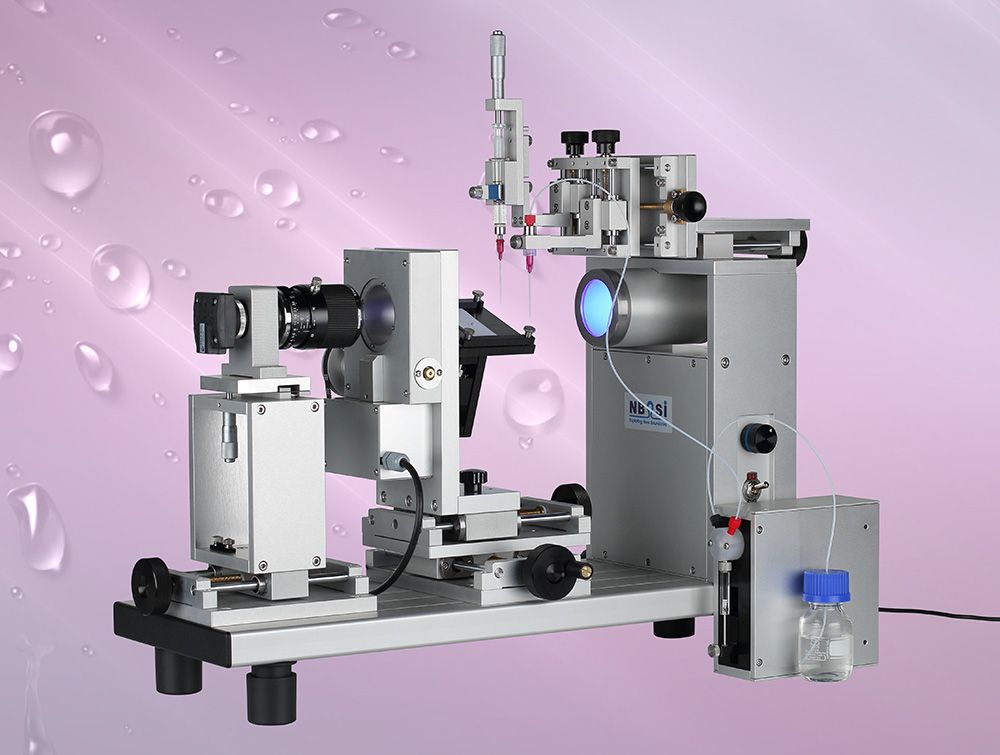

OSA™ Optical Surface Analyzer - OSA200-T
高级系列中的倾斜型

OSA200-T是在OSA200-S1的基础上，配置了样品自动倾斜台（ATS）。

仪器配置的带有分配阀门的高级自动加液装置（ADUV）具备系统的自动清洗（auto-rinsing）和当注射器内的液体耗尽时/前的自动装载（auto-loading）功能，尤其适合用来分配平时经常或主要采用单一液体（如水）进行测试的应用。另外ADUV也为更好地运用仪器提供的一些功能和/或进一步扩展功能打好了基础，因为不少功能比如表面张力的动态测量，表面活性剂溶液表/界面的松弛性研究等，只有在配备了ADUV的情况下，才能充分发挥出其性能。而一些扩展功能如液滴滴体积法模块等也是建立在ADUV的基础上。

OSA200-T所配置的样品自动倾斜台的倾斜范围为0-360度，采用局部倾斜台布局: 倾斜时，只有放置样品的台子跟着发生转动，仪器的其余部分均保持静止。不但结构紧凑，甚至功能上也超越了通常的整体倾斜法：它不但具备所有整体倾斜方案的功能，而且还支持采用悬滴法进行倾斜测量。座滴和悬滴由于施加在表面上的正压力的不同，液滴与固体表面形成的液面形状（wetting meniscus）的不同，使得二者对倾斜的表现行为也可以很不一样；而无论在自然界还是在实际应用中，均可经常遇到处在倾斜状态下的悬滴案例。

倾斜台是研究液体在固体表面润湿/粘结/滞留现象的一个有力手段。通过它不但可以测量液体在固体表面的前进接触角和后退接触角（动态接触角），而且这一测量可以在表面的同一地点、同一液滴上进行。前进接触角和后退接触角提供的有关接触角滞后程度 （contact angle hysteresis，CAH）是影响液滴在表面的横向滞留力（lateral retention force ）的主要因素，而后者（在某些情况下）也可从倾斜试验通过测定起始滑动（滚动）倾斜角而直接获得。通过倾斜台测量得到的静态、动态接触角和起始滑动角为表征液体在固体表面的润湿性提供了最完整的信息。软件提供的倾斜台测量模板为实际操作提供了众多方便，使得整个测量过程变得简单、轻松。

OSA200-T当然也配备有SurfaceMeter™建立在悬滴法基础上的杰出的表面/界面张力测量模块，它使仪器在这一方面拥有可与当前市场上任何档次的独立张力测量仪相媲美的功能和性能: 一旦拥有OSA200就几乎没有理由再去添置一款其它的表/界面张力测量仪，SurfaceMeter™软件提供的悬滴表/界面张力测量法几乎在所有的方面都要优于传统的称重测量法（传统“力表面张力仪”的特点和缺陷）。

作为光学镜头OSA200-T系列可以选择低变形率远心工业视觉镜头（OSA200-T）或高品质专业测量用6.5倍变焦镜头（OSA200-Tz）。远心工业视觉镜头具有较大的恒定光学放大倍数深度和清晰的成像质量，而且又具有适合于多数应用的理想视野范围。6.5倍变焦镜头则提供一个更大的可变视野范围，更适合各种不同的测量任务，比如对小尺寸液滴的测量（需要较小的视野范围）以及进行在倾斜状态下的液滴滑动速度的测量（需要较大的视野范围）。

当需求改变时， OSA200-T可根据新的需要继续升级、扩展，以进一步拓宽仪器的适用范围，比如通过配备旋转液滴法（Rotating Drop）测量模块（RDM）可以把倾斜台法的测量原理扩展到几乎整个接触角范围，消除倾斜台法的种种限制。

特征 Features

• 直线轴承/导轨辅助的、由精密丝杆驱动的、重载型X- /Y- /Z-三轴手动样品台；

• 1套软件控制的带有分配阀门的高级自动加液系统（ADUV） + 2套精密手动加液系统；

• 自动样品倾斜台（ATS）；

• 低变形率远心工业视觉镜头；

• CMOS高分辨率/高速工业单色相机；

• 单色高均匀LED：不发热，图像亮度由软件控制调节；

• 全自动表面张力测量；

• 支持实时计算图像缓存：供事后查阅、重算或保存；

• 支持录像立即回放（video instant playback）；

• SurfaceMeter™软件：包括接触角、固体表面自由能和悬滴法表面/界面张力以及倾斜液滴法测量模块。
